Sujets de travaux pratiques de Sciences Industrielles pour l'Ingénieur : Série 1 - Étude des systèmes

Sous-ensemble d'orientation

Ce sous-ensemble pivote par rapport au « sous-ensemble embase » fixe. Il porte les 2 moto-réducteurs de commande des mouvements de rotation :

  • la rotation autour de l'axe vertical ⇒ motoréducteur d'azimut ;

  • la rotation autour de l'axe horizontal ⇒ motoréducteur d'élévation.

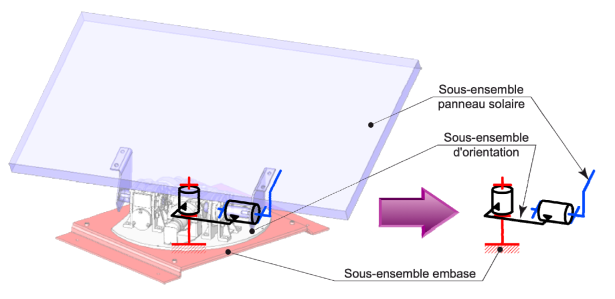

Schéma cinématique

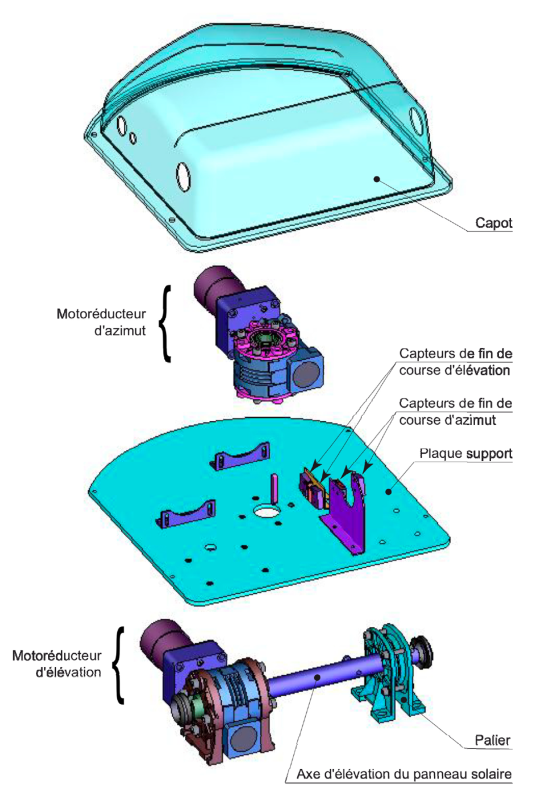

Eclaté

Chacun des deux motoréducteurs est constitué :

  • d'un moteur ;

  • d'un réducteur à engrenages ;

  • d'un réducteur à roue et vis sans fin.

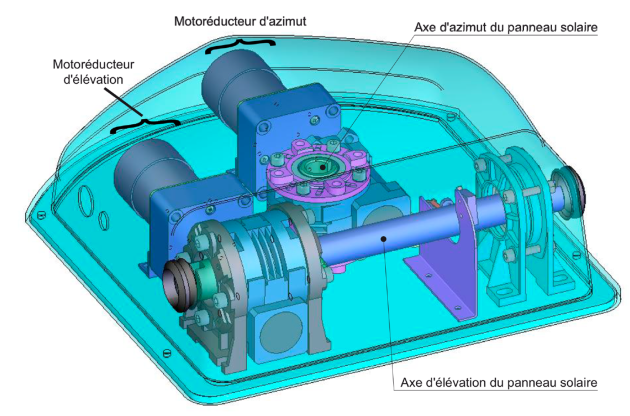

Moteur d'Azimut

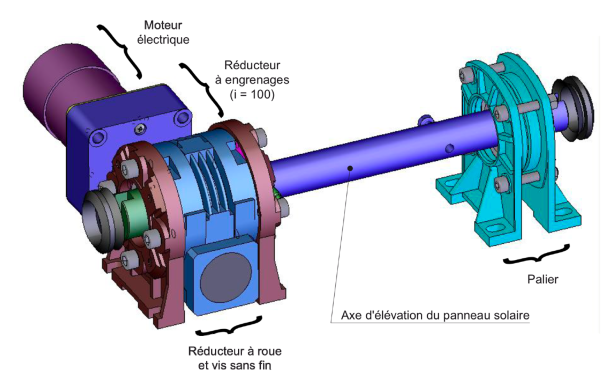

Moto-réducteur d'élévation avec son axe et son palier

Détail d'un moteur et son réducteur à engrenage

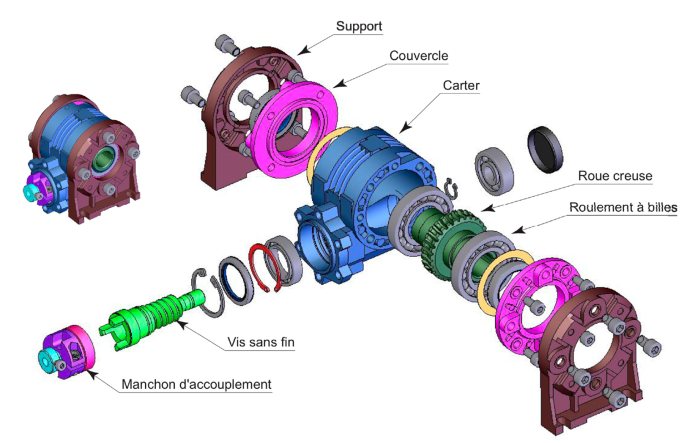

Détail d'un réducteur à roue et vis sans fin
