Modélisation
Question
1 - Indiquez si ce support de T.P. est un "système industriel", un "système industriel didactisé" ou une "maquette". Justifiez votre réponse.
Un support de TP est considéré comme étant :
- un "système industriel" si le système est exactement le même que dans l'industrie,
- un "système industriel didactisé" si l'on a garder le système industriel en rajoutant des éléments permettant son étude dans une salle de classe, mais non utiles au fonctionnement du système ou en modifiant ses dimensions,
- une "maquette" si l'on a gardé uniquement le principe de fonctionnement.
Question
2 - Définissez proprement, en nommant les éléments considérés, la frontière du système.
Question
3 - Définissez la fonction globale de ce mécanisme en proposant un actigramme A-0 du système.
Question
4 - Proposez un actigramme A.0 du système.
Question
5 - Indiquez quelles sont la "matière d'œuvre" qui entre dans le système et la "valeur ajoutée" qui est apportée à la matière d'œuvre.
Question

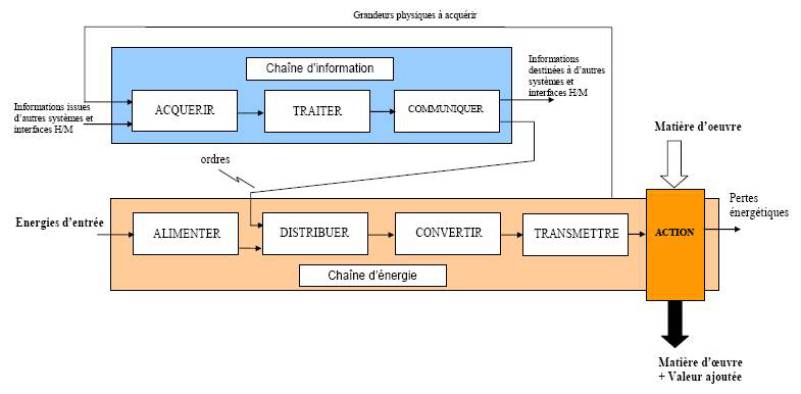

6 - Un système peut être décrit par ses chaînes fonctionnelles. Remplir le diagramme des chaînes fonctionnelles ci-dessous afin de décrire l'architecture structurelle du système.
Question
7 - A l'aide de la présentation sur les capteurs ci-dessous, identifier sur le système les différents capteurs présents. Pour chaque type de capteur, vous précisez :
le nom du capteur ;
le nombre de capteur de ce type ;
l'emplacement du ou des capteurs ;
la grandeur physique mesurée ;
le principe de fonctionnement
