Série 6 - Modéliser, prévoir et vérifier les performances statiques des systèmes

Etude du limiteur de couple

A partir du plan et du système de la mallette :

Q.5- Construire le schéma cinématique du limiteur de couple. On se limite aux pièces qui interviennent dans la chaîne de transmission de puissance entre l'arbre 37 et le bras 3.

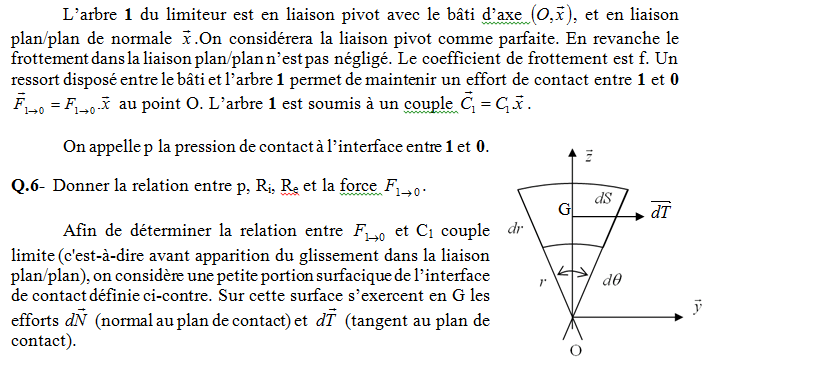

Dans un premier temps afin de simplifier l'étude, on modélise le limiteur de couple par le schéma cinématique suivant :

Comme on souhaite déterminer le couple maximum transmissible par le limiteur de couple, c'est-à-dire sans qu'il y ait apparition de glissement entre 1 et 0, on se place à la limite du glissement.

Q.7- Exprimer de façon littérale le couple transmissible en fonction de l'effort axial. Vous préciserez toutes les hypothèses que vous serez amené à poser.

Q.8- Identifier le nombre n de surfaces de frottement, et en déduire la relation du couple transmissible en fonction de l'effort axial, et du nombre n.

Q.9- Par la méthode de votre choix, mesurer le coefficient de frottement d'adhérence entre les pièces 39 (Plan d'ensemble du moto-réducteur), donner sa valeur numérique.

Q.10- Tracer la courbes du couples théorique (déterminé par le modèle) en fonction de l'effort normal N.
