Introduction
Objectifs
• d'identifier les différents éléments permettant la transmission de puissance,
• de modéliser les actions mécaniques,
• de prévoir et vérifier les performances statiques des systèmes

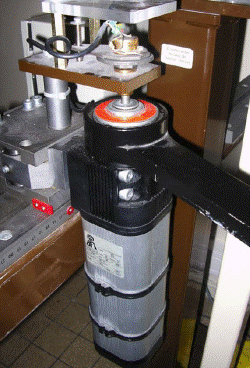

Le système étudié est un système automatisé d'ouverture de portail commandable à distance. Un tel système nécessite de mettre en place des sécurités pour protéger les utilisateurs d'une part mais aussi l'intégrité du système. En effet, le système ne doit pas blesser un enfant qui se coincerait le bras lors de la fermeture par exemple. De même, un obstacle à la fermeture ne doit pas conduire à la casse de l'un des composants du système. De ce fait, un limiteur de couple à été installé dans la chaîne de transmission de puissance du moto-réducteur au vantail. C'est sur ce composant que porte l'étude réalisée dans ce TP. Les différents objectifs sont : • Réaliser la modélisation cinématique de l'ensemble moto-réducteur plus limiteur de couple, • Effectuer la modélisation statique du limiteur de couple, • Conduire une expérimentation, • de comparer les résultats mesurés et calculés, • de conclure sur la modélisation mise en place. |
