Série 6 - Modéliser, prévoir et vérifier les performances statiques des systèmes

Etude du réducteur

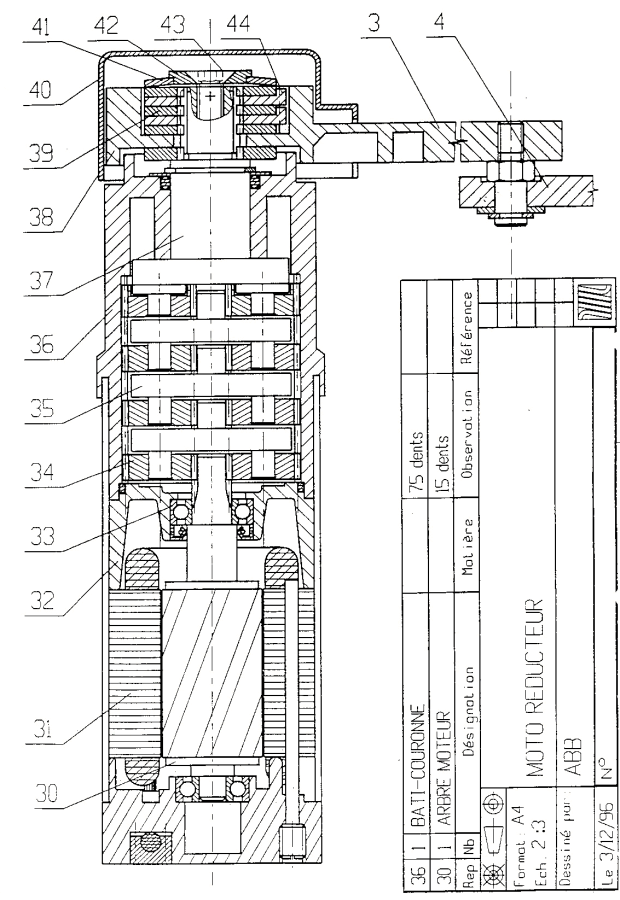

A partir du plan d'ensemble du moto-réducteur , on se propose de construire le schéma cinématique (en couleur) du réducteur. On se limite aux pièces qui interviennent dans la chaîne de transmission de puissance entre l'arbre 30 du moteur électrique et l'arbre 37.

Vous pouvez aussi vous appuyer sur le système moto réducteur démonté qui est sur le poste de travail. Naturellement, il faudra tout ranger parfaitement avant de partir. Il faut même que l'ensemble soit mieux rangé qu'à votre arrivée.

Q.1- Calculer le rapport du réducteur en fonction du nombre de dents des différents pignons. Effectuer l'application numérique.

Q.2- Discuter et justifier le choix de matériaux des différentes pièces.

Données : Couple moteur maximal Cmot = 3,5.10-2 Nm.

Hypothèses : Toutes les liaisons sont parfaites. Justifier cette hypothèse.

Le rendement des engrènements est égal à : n =0.98.

Q.3- Déterminer le couple disponible, à la sortie du réducteur en fonction du rapport de réduction r et du couple moteur Cmot (Expression littérale et applications numériques).

Q.4- En déduire la valeur maximale du couple transmissible par le limiteur de couple pour protéger le moteur électrique.
