Sujets de travaux pratiques de sciences industrielles pour l'ingénieur : Série 3 - SLCI

Modèle correcteur T.O.R. à hysteresis

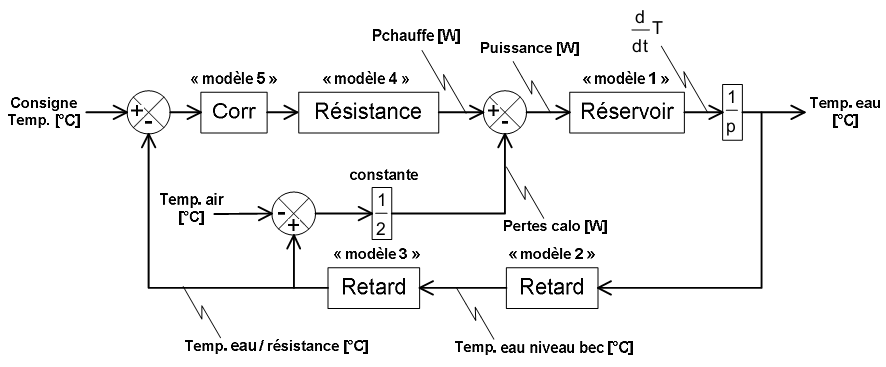

Le modèle de correcteur T.O.R. à hysteresis sous forme de schéma-bloc est le suivant :

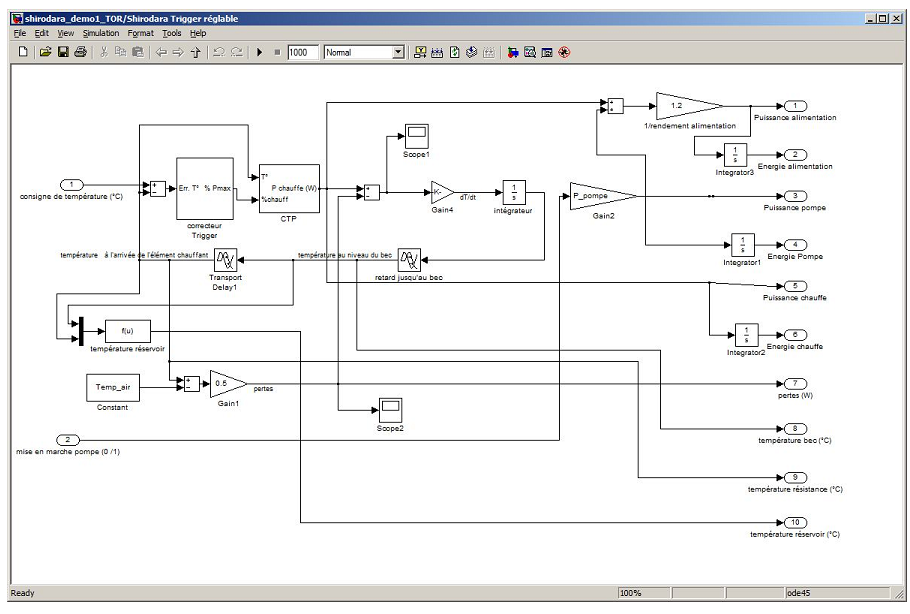

Comparez le au modèle simulink :

Q7/ Nous allons maintenant tester l'influence des paramètres :

1 Paramètres de base

Effectuer une première simulation avec les paramètres par défaut

Noter le temps de montée de la température jusqu'à la consigne et l'imprécision de température.

2 Influence du débit

Faire de même en passant de 1l/mn à 2l/mn pour le débit.

Expliquer.

Remettre ce paramètre à sa valeur par défaut.

3 Influence du volume d'eau total

Faire de même en modifiant le volume d'eau total de 300ml à 150ml.

Expliquer.

Remettre ce paramètre à sa valeur par défaut.

4 Influence du volume d'eau du circuit retour

Faire de même en modifiant le volume d'eau du circuit retour de 50 à 100ml.

Expliquer.

Remettre ce paramètre à sa valeur par défaut.

5 Influence de la puissance nominale de l'élément chauffant

Faire de même en modifiant la puissance nominale de l'élément chauffant à 20W.

Expliquer.

Déterminer la puissance à laquelle l'élément chauffant ne peut pas chauffer l'eau à la valeur de consigne.

Remettre ce paramètre à sa valeur par défaut.

6 Température initiale de l'eau

Faire de même en augmentant la température initiale de l'eau à 25°C.

Quelle est la seule influence de ce paramètre sur les performances ?

Remettre ce paramètre à sa valeur par défaut.

7 Influence de la température de l'air

Faire de même en augmentant la température initiale de l'air à 30°C.

Est-ce que la modification de ce paramètre influe de la même manière que la température initiale de l'eau ?

Remettre ce paramètre à sa valeur par défaut.

8 Influence des paramètres sur le dimensionnement

Existe-il une valeur limite de la température de l'air telle que l'élément chauffant ne puisse pas chauffer suffisamment l'eau pour atteindre la consigne ? Si oui, la déterminer à l'aide de simulations.

Conclusion : synthèse des résultats

Au vu des questions précédentes, lister toutes les modifications possibles sur l'évolution des températures.

Faire un tableau de synthèse récapitulant pour chaque paramètre son influence sur les modifications de performances.
