Sujets de travaux pratiques de Sciences Industrielles pour l'Ingénieur : Série 1 - Étude des systèmes

Mode manuel / automatique

Il existe 2 modes de fonctionnement du panneau :

1 - Mode manuel

  • Positionner le sélecteur de mode de fonctionnement sur « MANUEL »

  • Utiliser les interrupteurs Est / Ouest et/ou Nord / Sud pour orienter le panneau solaire.

2 - Mode automatique

  • Positionner le sélecteur de mode de fonctionnement sur « AUTO ». Le système réalise alors un repli automatique du panneau.

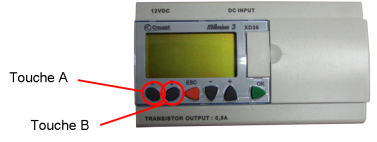

  • L'appui sur la touche B permet de déclencher le cycle de suivi automatique de la source lumineuse

  • L'appui sur la touche A déclenche un repli du panneau solaire.

En position de repli, le panneau est en butée sur les positions Nord et Est grâce aux contacteurs de fin de course. Le panneau solaire est à l'horizontale, il est parallèle à la face avant du produit didactique.

La course maximale sur l'axe Nord/Sud du panneau est d'environ de 90°.

La course maximale sur l'axe Est/Ouest du panneau est de 360°.

Nota : En mode automatique, veillez à ce que la source lumineuse soit positionnée dans une plage réaliste de fonctionnement. Un mauvais positionnement entrainera un repli automatique du panneau.
