Pupitre de commande

Le panneau solaire asservi didactique est pourvu d'un pupitre qui permet :

  • sa mise sous tension ;

  • son arrêt d'urgence ;

  • la sélection d'un mode de fonctionnement (automatique ou manuel) ;

  • le démarrage en mode automatique (touches de l'automate programmable) ;

  • la commande indépendante des mouvements d'azimut et d'élévation ;

  • la commande indépendante d'un moteur seul ;

  • le raccordement du boîtier d'acquisition DIGIMÉTRIE.

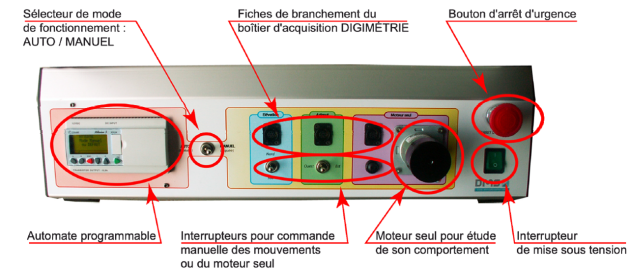

La figure ci-dessous permet de repérer les constituants correspondants.

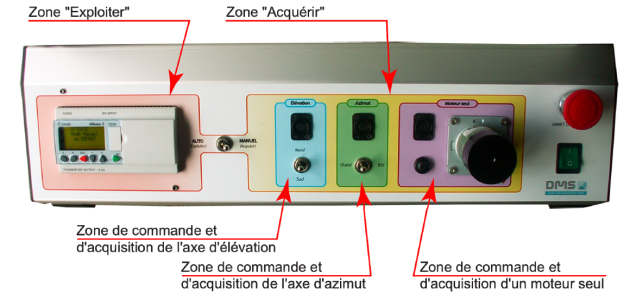

Afin d'améliorer l'exploitation de ce pupitre, les constituants ont été regroupés par zones. La figure ci-dessous permet de repérer ces différentes zones.

La connexion du boîtier Digimétrie sur l'une des 3 fiches de branchement permet d'obtenir la fréquence de rotation, la tension et le courant dans le moteur correspondant.
