Le système de laboratoire

Complément

Vous trouverez la description complète du Shirodhara dans l'interface "Shirodhara" sur le bureau dossier Logiciel SI.

Le système présent dans le laboratoire est le « Shirodhara CristalMind » telle que décrit dans la partie précédente et instrumenté afin de permettre son pilotage et l'affichage des grandeurs physiques caractéristiques sur un ordinateur.

Le Shirodhara permet de valider les performances d'un système utilisant un dispositif de régulation de température.

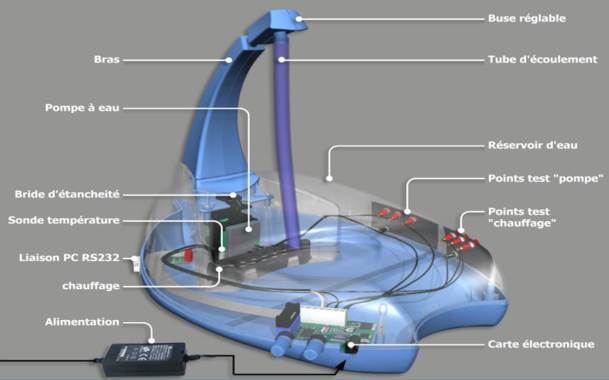

Pour fournir une eau à la température demandée par l'utilisateur, ce système fait appel à 3 principaux constituants :

  • Une pompe à eau de type « aquarium » qui renvoie l'eau depuis le réservoir vers la tête du patient ;

  • Un dispositif de chauffage qui permet de réchauffer l'eau (résistance) et également de mesurer sa température (sonde) ;

  • Une carte électronique de commande qui contient l'OS (« operating system ») dans un microcontrôleur PIC.

Pour fonctionner en toute sécurité, le Shirodhara utilise l'énergie fournie par une alimentation externe.

Sur le coté du réservoir, une série de points tests permet d'effectuer des mesures électriques (tension et courant) au niveau du chauffage et de la pompe.

Enfin, dans le but de réaliser une acquisition de données lors du fonctionnement ou encore de reprogrammer l'OS contenu dans le microcontrôleur PIC, ce système a été équipé d'une liaison série de type RS232.

Il suffit alors de connecter sur cette liaison série un micro-ordinateur PC et d'utiliser les logiciels fournis avec le système.

Le logiciel « EMP Shirodhara » présente de façon détaillée le système de laboratoire.

Le logiciel de commande « Interface Shirodhara » installé sur le poste informatique permet, entre autres :

  • d'acquérir les grandeurs physiques caractéristiques du système en fonctionnement ;

  • de modifier les paramètres de pilotage du Shirodhara.
