Sujets de travaux pratiques de Sciences Industrielles pour l'Ingénieur : Série 1 - Étude des systèmes

Modélisation

Question

1 - Indiquez si ce support de T.P. est un "système industriel", un "système industriel didactisé" ou une "maquette". Justifiez votre réponse.

Indice

Un support de TP est considéré comme étant :

  • un "système industriel" si le système est exactement le même que dans l'industrie,

  • un "système industriel didactisé" si l'on a gardé le système industriel en rajoutant des éléments permettant son étude dans une salle de classe, mais non utiles au fonctionnement du système ou en modifiant ses dimensions,

  • une "maquette" si l'on a gardé uniquement le principe de fonctionnement.

Question

2 - Définissez proprement, en nommant les éléments considérés, la frontière du système.

Question

3 - Définissez la fonction globale de ce mécanisme en proposant un actigramme A-0 du système.

Question

4 - Proposez un actigramme A.0 du système.

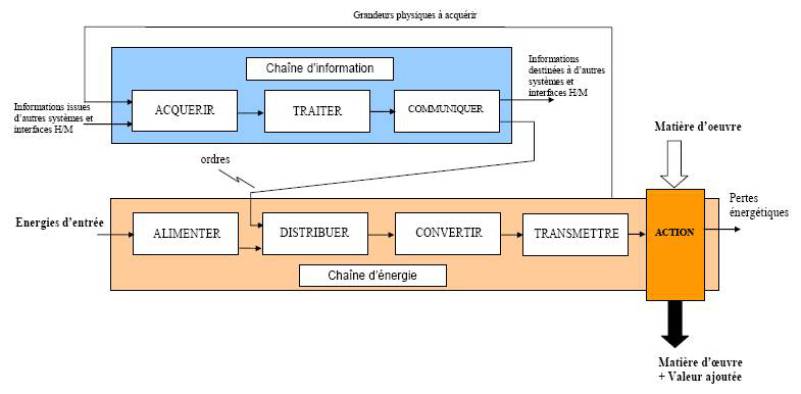

Les questions suivantes permettent de remplir partiellement le schéma fonctionnel ci-dessous :

Chaînes fonctionnelles

Annexe Chaînes fonctionnelles

Question

5 - Indiquez quelles sont la "matière d'œuvre" qui entre dans le système et la "valeur ajoutée" qui est apportée à la matière d'œuvre.

Question

6 - Quelles sont les grandeurs physiques pouvant être réglées dans ce système ?

Question

7 - A l'aide de la présentation sur les capteurs ci-dessous, identifier sur le système les différents capteurs présents. Pour chaque type de capteur, vous précisez :

  • le nom du capteur ;

  • le nombre de capteur de ce type ;

  • l'emplacement du ou des capteurs ;

  • la grandeur physique mesurée ;

  • le principe de fonctionnement

Documentation sur les capteurs
